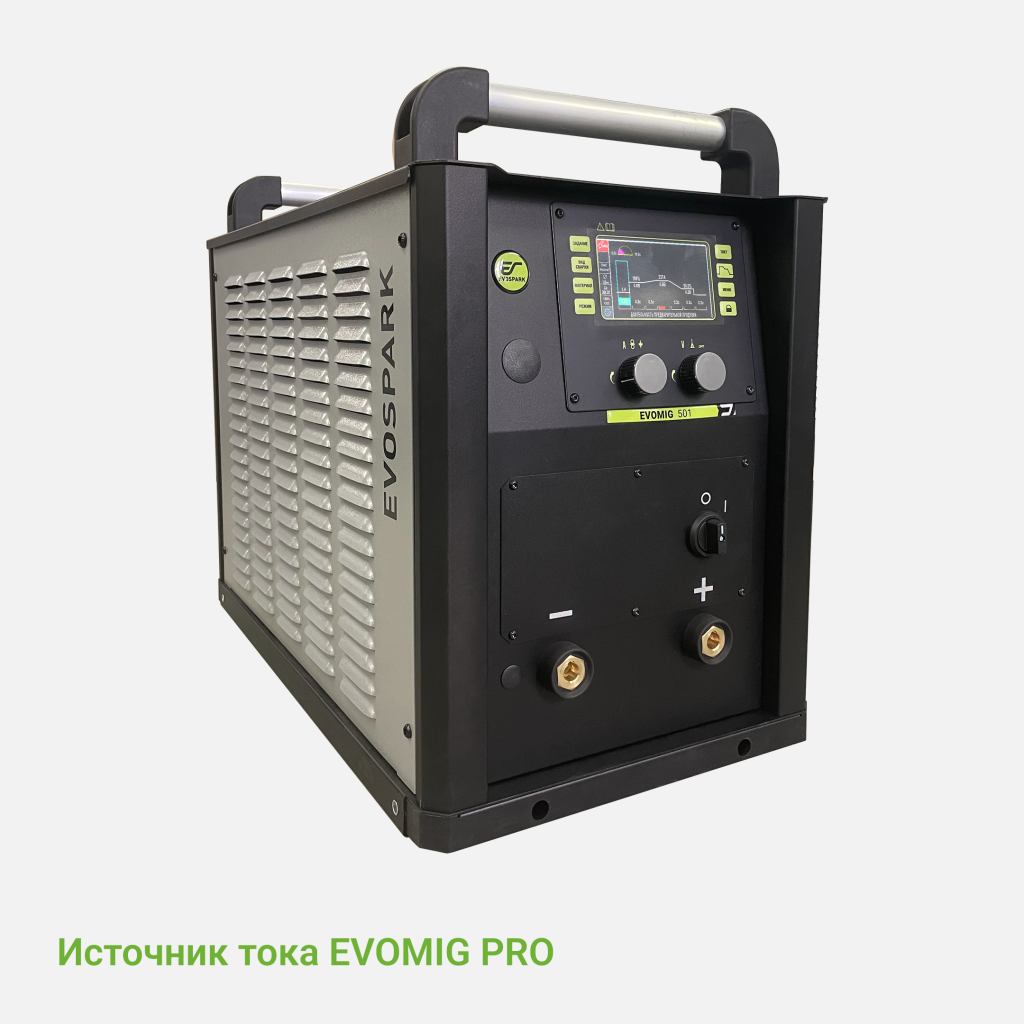

EVOMIG 352 PRO
Сварочный аппарат EVOMIG 352 PRO предназначен для:
- полуавтоматической сварки черных, нержавеющих сталей, цветных металлов,
- аргонодуговой сварки на постоянном токе (TIG DC) с контактным поджигом дуги Lift,
- ручной дуговой сварки штучным электродом (MMA),
- строжки угольным электродом.
На токах до 350 А
Технические характеристики
Ном. значения
Диапазон регулирования свар. тока, А:
- MIG/MAG
- MMA
- Строжка
- TIG DC LIFT
.
- 25—350
- 20—350
- 150—350
- 3—350
Сила тока при ПВ 100% и t=40 °С, A:
- MIG/MAG
- MMA
- TIG DC LIFT
.
- 350
- 350
- 350
Макс. потребляемая мощность, кВт:
- MIG/MAG
- MMA
- Строжка
- TIG DC LIFT
.
- 12,9
- 13,9
- 13,9
- 9,8
Потребляемый ток, А
- 20,2
Напряжение холостого хода, В:
- без VRD
- с VRD
.
- 67 ± 5%
- 11 ± 5%
КПД, %
- 89
Напряжение сети, В
- 400 ± 25%
Частота тока сети, Гц
- 50/60
Автоматический выключатель, А
- 3×63
Масса источника, кг:
- без БЖО
- с БЖО
.
- 50,0
- 70,0
Габариты источника, мм:
- без БЖО
- с БЖО
.
- 750×395×510
- 800×395×760
Степень защиты
- IP 34
Класс изоляции
- H
Пакеты программ:
Базовый пакет программ
Сварочный аппарат EVOMIG 502 PRO с базовым пакетом программ предназначен для:
- полуавтоматической сварки черных, нержавеющих сталей, цветных металлов,
- аргонодуговой сварки на постоянном токе (TIG DC) с контактным поджигом дуги Lift
- ручной дуговой сварки штучным электродом (MMA)
- строжки угольным электродом
на токах до 350 А.
Пакеты импульсных программ
Пакет импульсных программ по сталям позволяет использовать импульсные режимы при сварке (см. вкладку «РЕЖИМЫ»).
Пакет импульсных программ по сталям и алюминию расширяет спектр свариваемых материалов до алюминия и сплавов (см. вкладку «РЕЖИМЫ»).
Продукция включена в Реестр промышленной продукции, произведённой на территории Российской Федерации Минпромторга РФ
Материалы:
- Сплошная проволока д. 0,8 – 2,0 мм
- Нержавеющая проволока CrNi д. 0.8 – 1,2 мм
- Порошковая проволока рутиловая RCW д. 1,2 мм
- Медно-кремниевая CuSi3 (под пайку) д. 1,2 мм
- Специальные типы проволок для судостроения, атомной промышленности, наплавки (CrNiMn, Св08ГСНТ, 308-3016LP и др.)
- Алюминиевая проволока AlMg, AlSi д. 1,0 – 1,6 мм (при наличии импульсных программ по сталям и алюминию).
Аппараты EVOSPARK оснащены полностью цифровой системой управления. Мощный процессор (ЦПУ) формирует математический алгоритм сварки, управляя силовыми модулями источника тока. На выходе мы получаем определенный сварочный процесс.
Цифровое управление обеспечивает 100% повторяемость результата сварки на определенных настройках, позволяет оптимизировать и модернизировать оборудование без изменения аппаратной части.

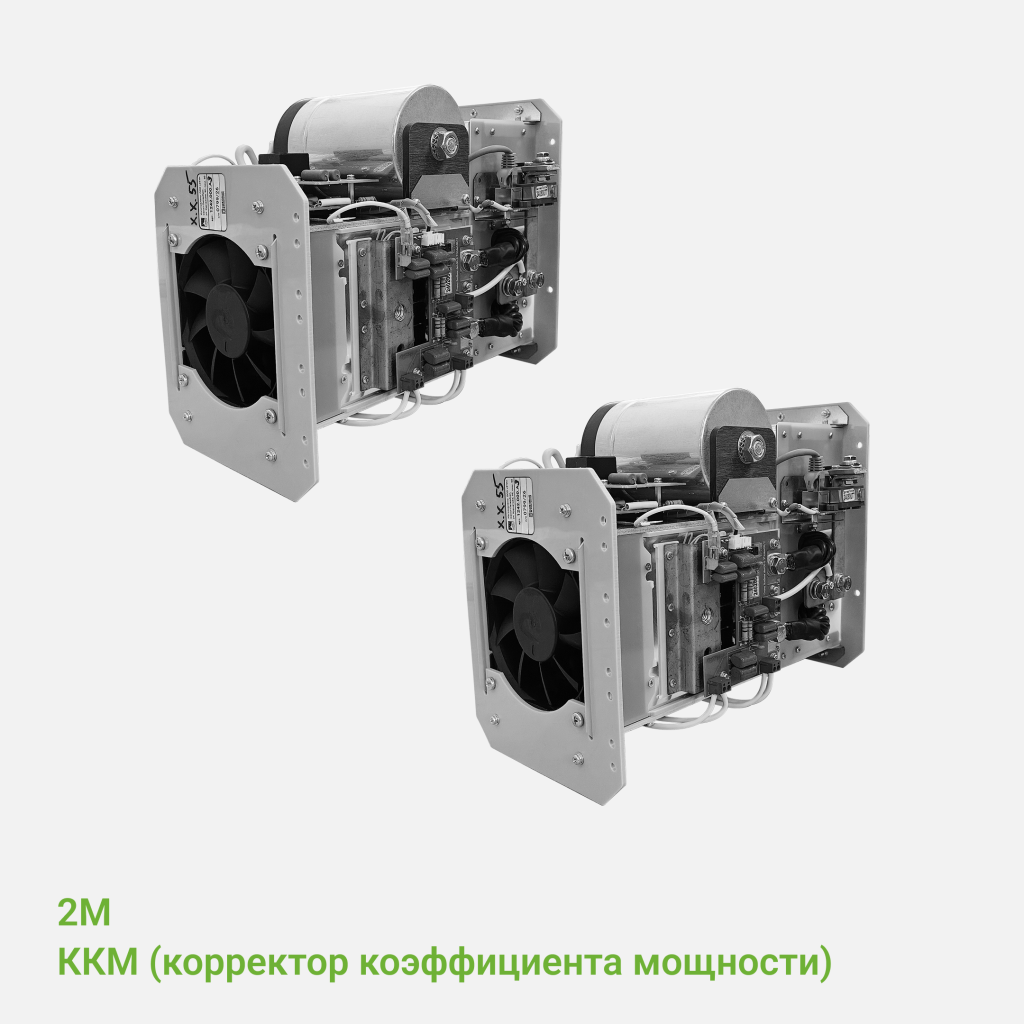

Каждый источник тока EVOSPARK компонуется из нескольких унифицированных силовых модулей, их количество определяет выходную мощность. Модули управляются цифровым контроллером согласно заданной программе.
В аппаратах реализована туннельная схема продувки радиаторов охлаждения (как на схеме). Это означает, что пыль, попадающая с потоком воздуха, проходит сквозь радиатор. Тем самым минимизируются риски выхода из строя силовой электроники Уровень защиты IP34 позволяет источнику работать на сильно загрязненных или запыленных производствах.

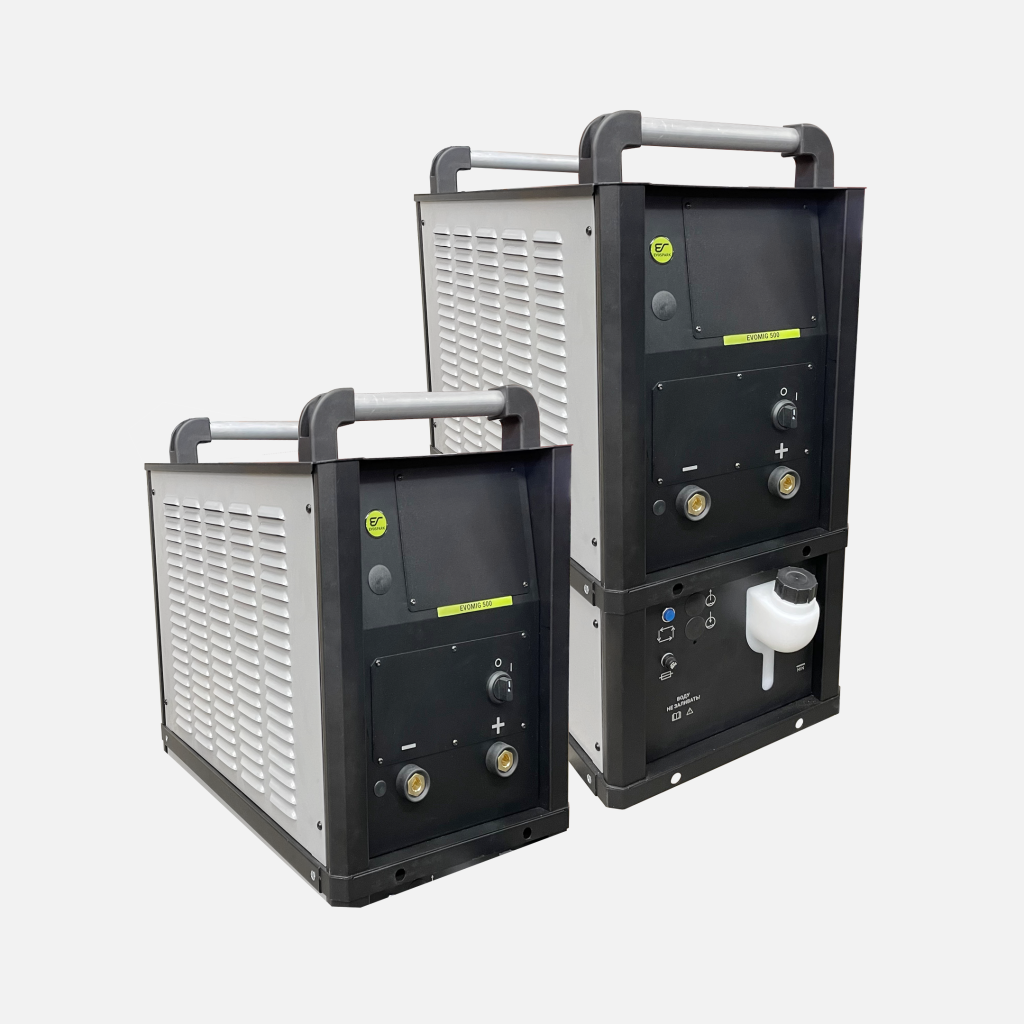

Двойной корпус (жёсткая рама + внешние панели)
Охлаждение (по принципу «пылевой трубы» (туннельное))
Премущества:
- Высокая степень защиты IP 34
- ПВ 100% при 40 °С
- КПД 89%
- 100 ячеек в ПЗУ
- Поддержка цифровых горелок
- Система ограничения доступа (опция)
- Система контроля расхода газа (опция)
- Система сетевого контроля WeldWeb ® (опция)
- Режимы управления: 2T / 4T
- Синергетическое управление: вкл. / выкл. / регулировка
- Подача проволоки: синергетически / независимо
- Горячий старт
- Заварка кратера
- Калибровка сварочного контура
- Высокая ремонтопригодность
- Идеальная чешуйчатость в сварке пульсом
- Простота управления

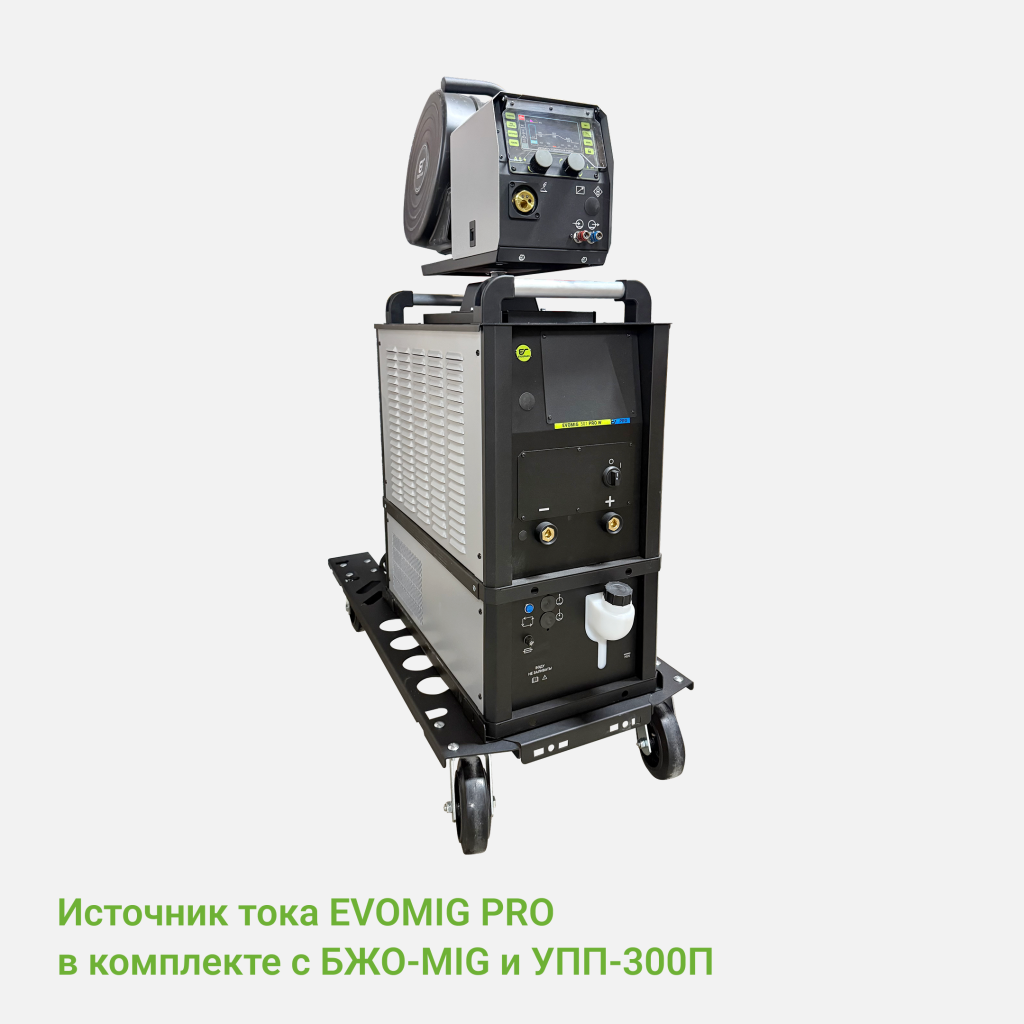

Базовый комплект поставки:
- Сварочный аппарат
- Устройство подачи проволоки УПП-300П (УПП-300М, УПП-200К)
- Сетевой кабель питания, 5 м
- Газовый фильтр

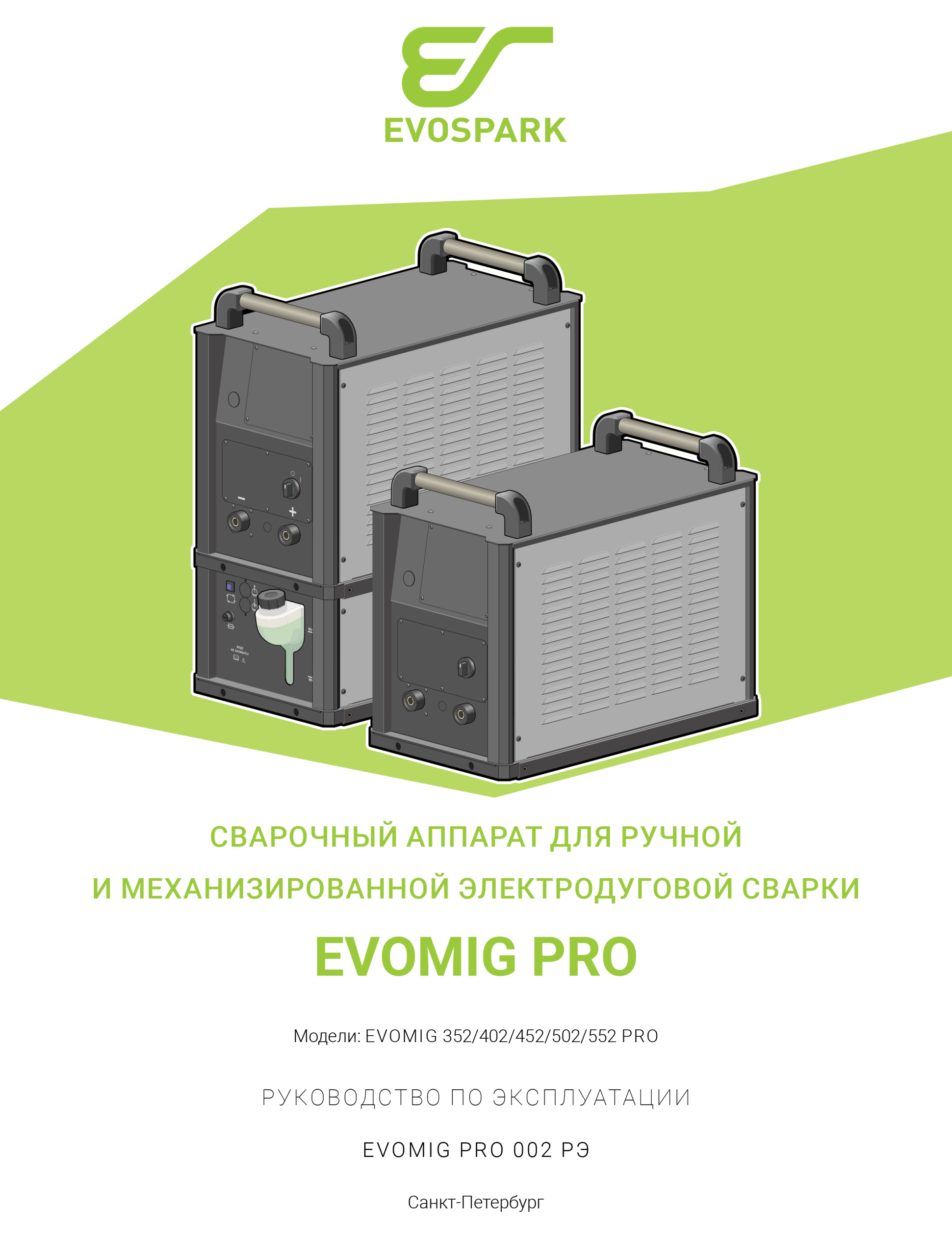

- Руководство по эксплуатации EVOMIG PRO 002 РЭ
- Паспорт, включающий
- Гарантийный талон
- Упаковка
Дополнительные опции:
- Дополнительное устройство подачи проволоки
- Блок жидкостного охлаждения
- Пакет импульсных программ по сталям
- Пакет импульсных программ по сталям и алюминию
- Тележка с площадкой под баллон газовый 40 л
- Опора колесная
- Балка для установки УПП на источник
- Кабель-пакет, охл: газ/ жидк.
- Кабель заземления
- Электрододержатель с кабелем
- Пульт дистанционного управления ПДУ-Д c кабелем
- Система контроля расхода газа
- Система ограничения прав доступа
- Аппаратная часть ПАК WeldWeb
- Функция VRD
- Система подключения внешних устройств

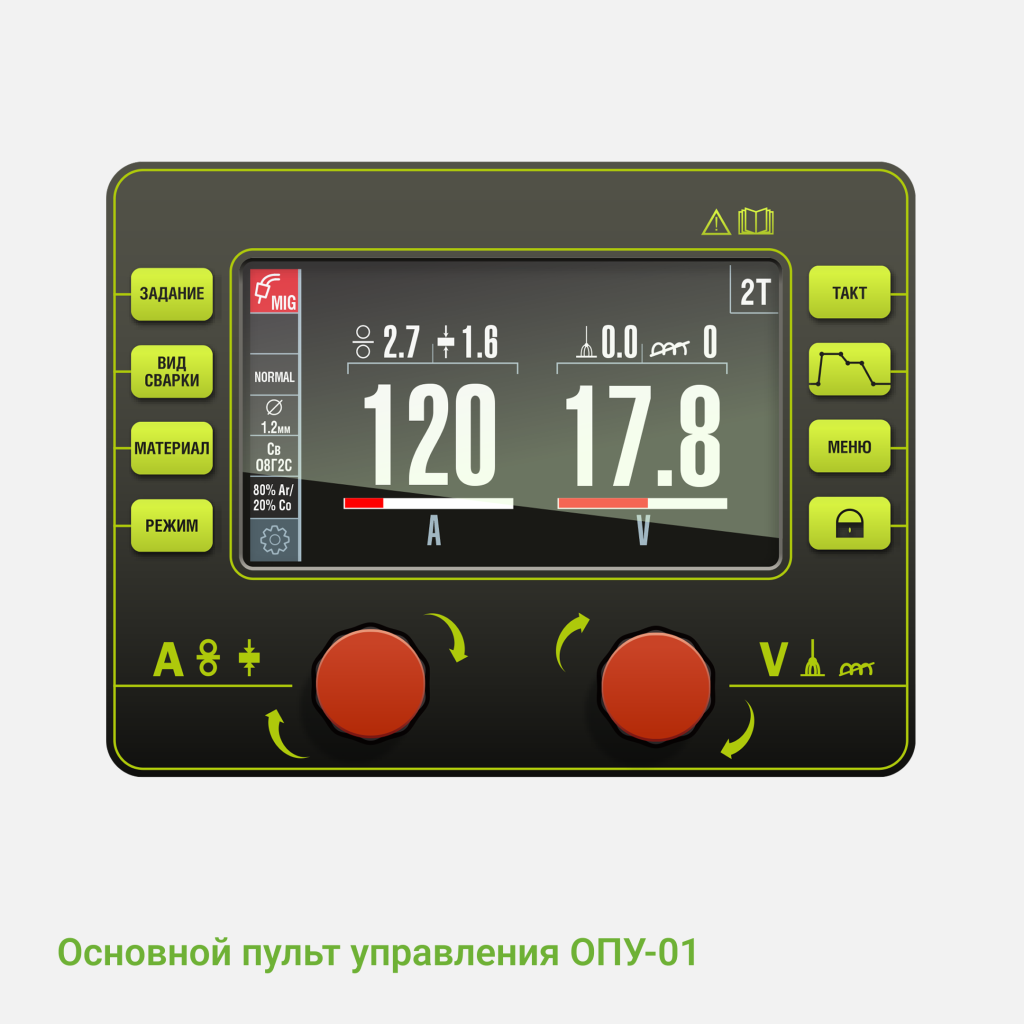

- Основной пульт управления ОПУ в сварочном источнике и др.

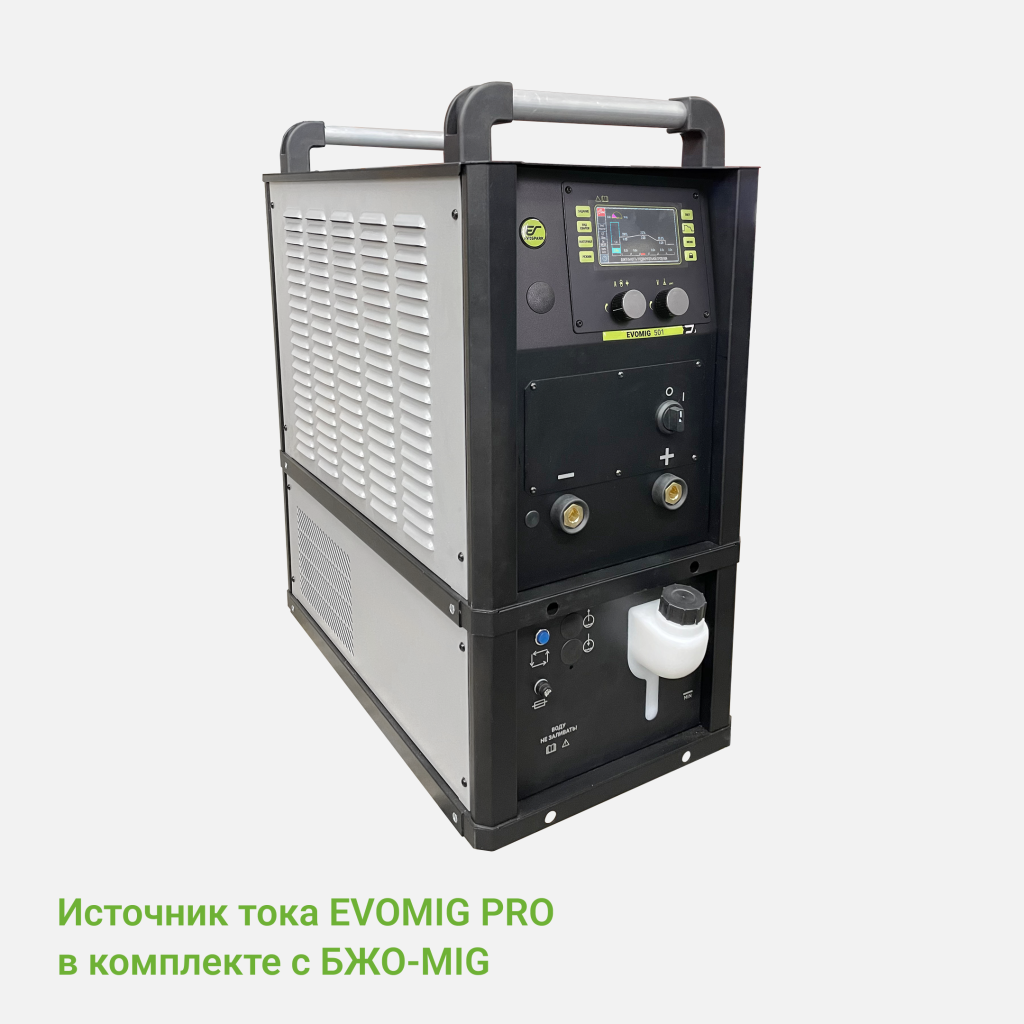

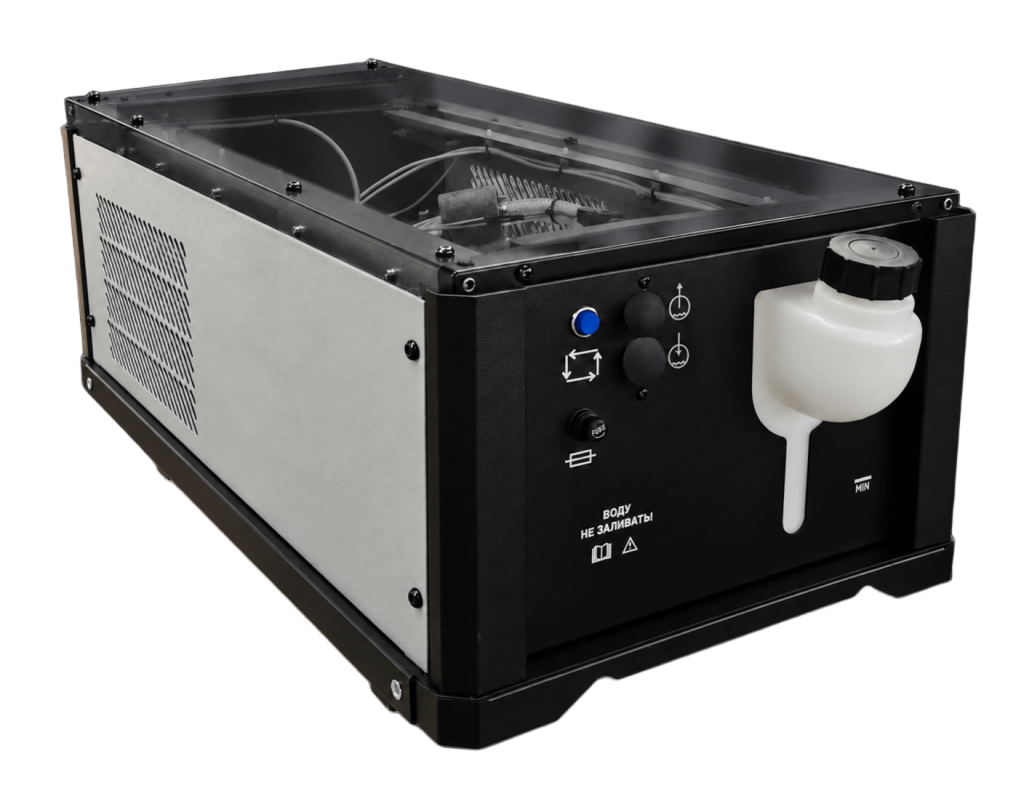

Блок охлаждения горелки (БЖО MIG)
- большой объем бака для охлаждающей жидкости (8 л)
- помпа центробежного типа
- функции подсветки уровня, холостого прогона и слива жидкости
- электронные датчики уровня, давления потока и температуры жидкости с оповещением оператора об ошибке
Устройство подачи проволоки УПП-300П
- модификации под катушку диаметром 300 мм
- пластиковый защитный кожух
- держатель для сварочной горелки
- мощный механизм протяжки проволоки с приводом на 4 ролика
- подсветка механизма подачи проволоки
Устройство подачи проволоки УПП-300М
- модификации под катушку диаметром 300 мм
- полностью металлический корпус
- держатель для сварочной горелки
- мощный механизм протяжки проволоки с приводом на 4 ролика
- подсветка механизма подачи проволоки
Устройство подачи проволоки УПП-200К
- компактное УПП, разработано специально для судостроения
- дополнительно защищено от механических повреждений
- модификации под катушку диаметром 200 мм
- мощный механизм протяжки проволоки с приводом на 4 ролика
- подсветка механизма подачи проволоки
- укомплектован вспомогательным пультом управления ВПУ-01
Цифровой пульт дистанционного управления DRC MIG
- вспомогательный цифровой пульт дистанционного управления DRC MIG предназначен для задания и отображения сварочных параметров
- имеет жидкокристаллический монохромный дисплей и крупную ручку управления, оснащённую энкодером
- сверху расположена проушина, с помощью которой пульт подвешивается на крюк на корпусе сварочного аппарата или в другое удобное место
- на задней части пульта размещены магниты, которые позволяют прикрепить пульт к корпусу аппарата или любой металлической магнитной поверхности
- список параметров, доступных для изменения или индикации с пульта: сварочный ток, скорость подачи проволоки, сварочный ток, длина дуги, напряжение – в зависимости от режима, в котором работает сварочный аппарат

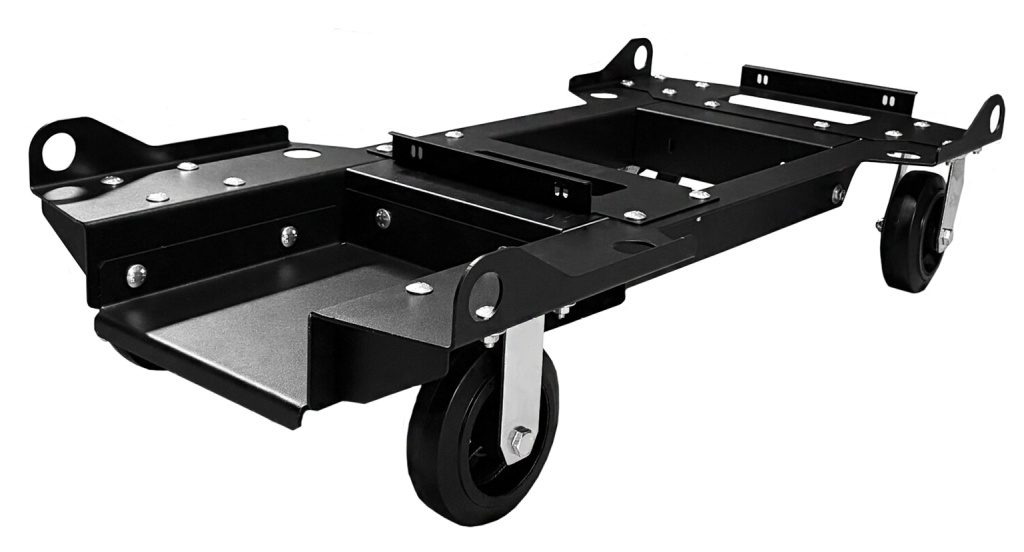

Транспортная тележка (с установкой для баллона)
- с площадкой для установки газового баллона 40 л
- оснащена усиленными колесами (чугунный обод, ширина 70 мм, первая пара – поворотные)
- предусмотрены проушины для строповки
- усиленная конструкция, выдерживает вес до 150 кг
Система дистанционного управления и контроля сварочного производства ПАК WeldWeb®
Система сетевого контроля ПАК WeldWeb® позволяет дистанционно отслеживать и анализировать ход рабочего процесса на производстве через веб-браузер. Помехоустойчивая пакетная передача данных уверенно работает в промышленных условиях даже при использовании HF-поджига в TIG-сварке.
Контролируемые параметры:
сварочный ток и напряжение на дуге; дата и время использования аппарата; время горения сварочной дуги; идентификация аппарата в системе; идентификация сварщика в системе; тип и режим выполняемого процесса; расход проволоки и защитного газа; отклонение от сварочного задания; ошибки в работе оборудования.
Функции:
сбор и хранение данных со сварочного аппарата на сервере предприятия; отображение статистики рабочего процесса за выбранный период; составление и выгрузка отчётов; база данных сварщиков.
Перечень сварочных режимов для механизированной сварки
