Сварочные аппараты
Серийное сварочное оборудование промышленного класса
EVOSPARK — профессиональное сварочное оборудование для ручной
и механизированной электродуговой сварки сталей, алюминия и сплавов.
сварочные источники
для MIG-сварки
сварочные источники
для TIG-сварки
устройства подачи
проволоки
блоки жидкостного
охлаждения
пульты дистанционного
управления
сварочные горелки TIG
и MIG, в том числе цифровые
кабель-пакеты
тележки
программно-аппаратный комплекс
мониторинга и управления
сварочными процессами WeldWeb (R)
средства автоматизации
и роботизации сварочных производств
и др.
EVOTIG P DC
серия 002
универсальные сварочные аппараты
для аргонодуговой, ручной дуговой
и механизированной* сварки
на постоянном токе

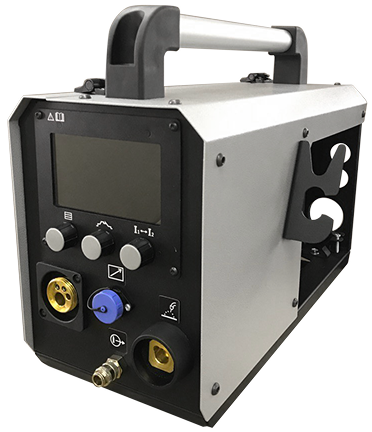

* при комплектации УПП AUTOTIG

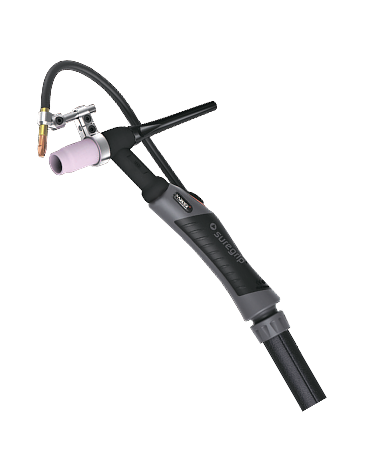

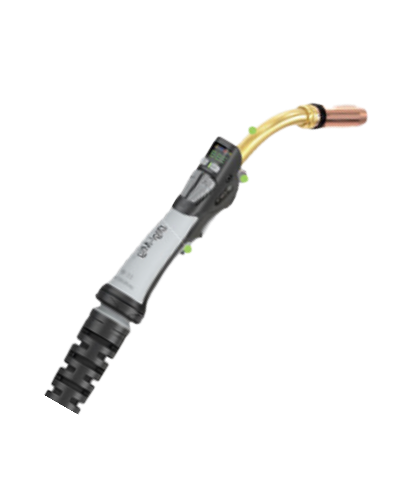

1. Горелки EVOTIG
Многофункциональность обеспечивается программными средствами
и не влечет недостатков, обычно сопровождающих универсальность техники. В аппаратах реализовано:
- цифровое управление,
- ранжирование допуска к настройкам,
- мониторинг и документирование обеспечиваемых параметров сварки, в том числе на удаленном рабочем месте.
2. Архитектура
Основной принцип строения источников тока, производимых ООО «ЗТИ» — это разделение источника на унифицированную силовую часть модульного типа и систему цифрового управления.
унифицированная силовая
часть модульного типа
система цифрового
управления
3. Цифровое управление
Цифровые источники тока, производимые на ООО «ЗТИ», отличаются от «условно цифровых» источников наличием в контуре микропроцессора, обеспечивающего не просто одностороннюю передачу команд с пульта управления, а постоянную корректировк
в режиме реального времени выходных характеристик сварочного тока ВАХ (вольт-амперных характеристик). Цифровая система управления инвертором в каждом такте выполнения сварного соединения реализует заданные характеристики и производит их автокоррекцию (адаптацию).

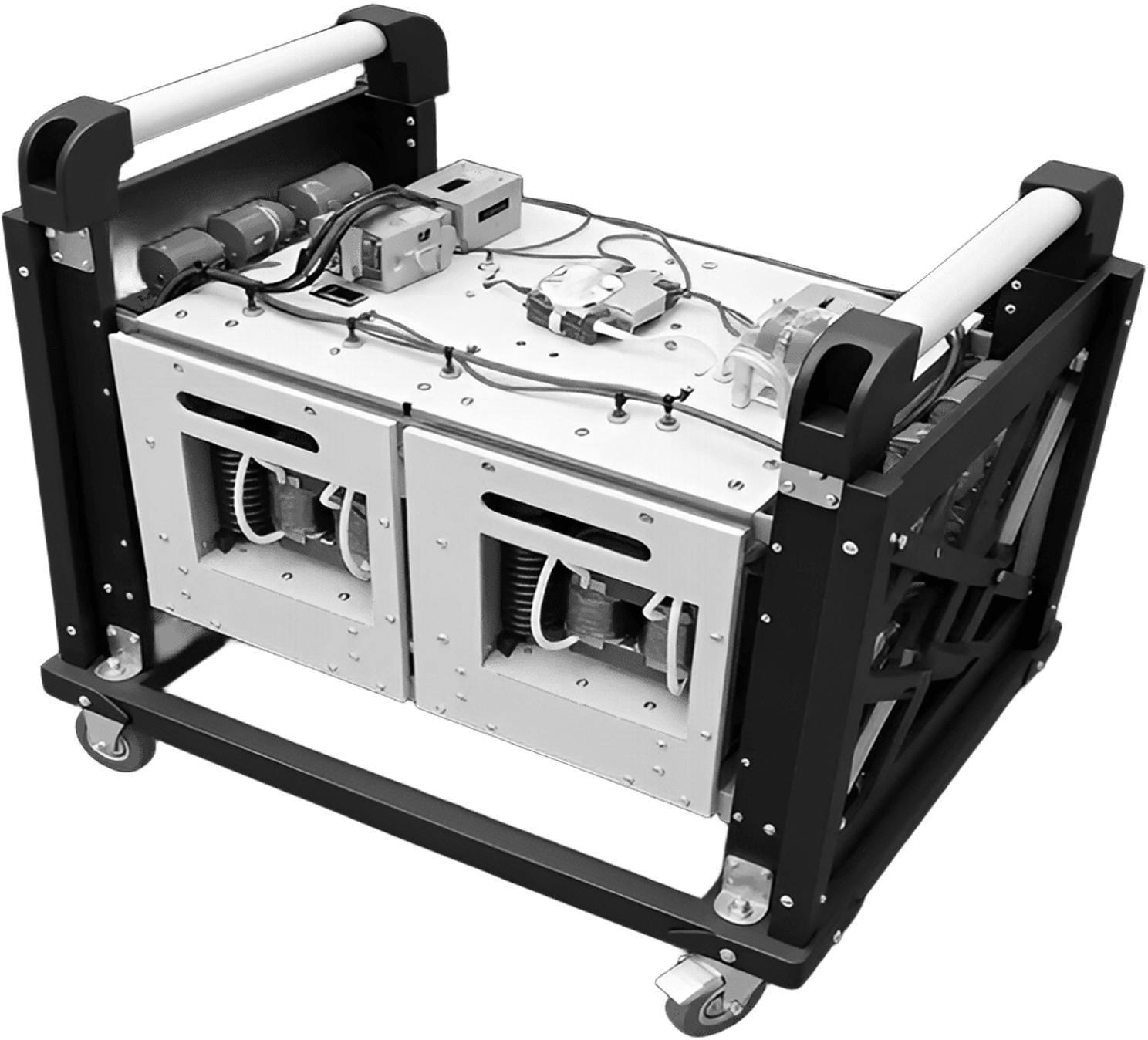

4. Модульная Архитектура
Модульная архитектура силовой части не имеет аналогов в мире
и обеспечивает высокую энергоэффективность, ремонтопригодность
и надежность работы. Оборудование надежно и экономично
в эксплуатации.
ПВ 100%
КПД 89%
Гарантия 36 месяцев
5. Конструктивные преимущества
Реализована оптимальная схема охлаждения и защиты силовых модулей, исключено попадание пыли и грязи. Сварочные аппараты исполнены в двойном корпусе с воздухозаборным буфером между внешним и внутренним кожухами. Система продувки туннельная. Степень защиты до IP 34 позволяет работать на сильно загрязненных или запыленных производствах.
IP 34

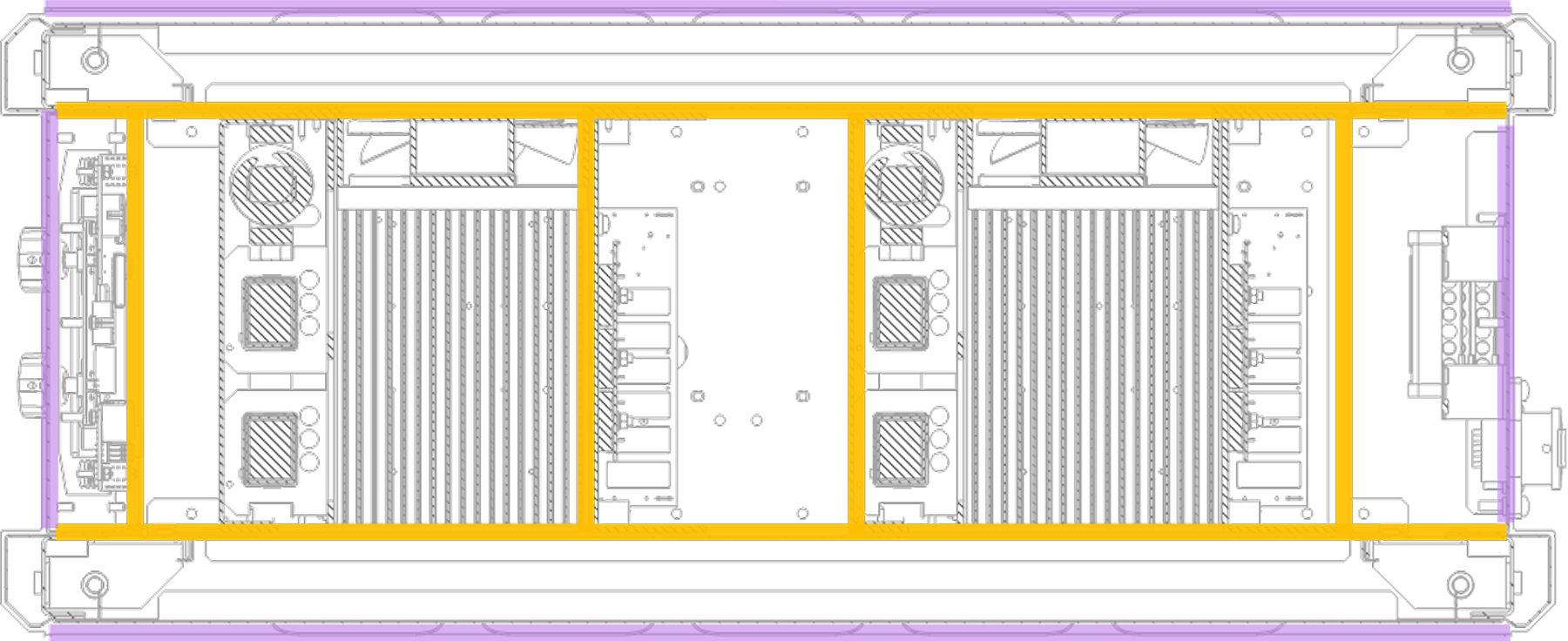

Двойной корпус: жесткая рама + внешние панели

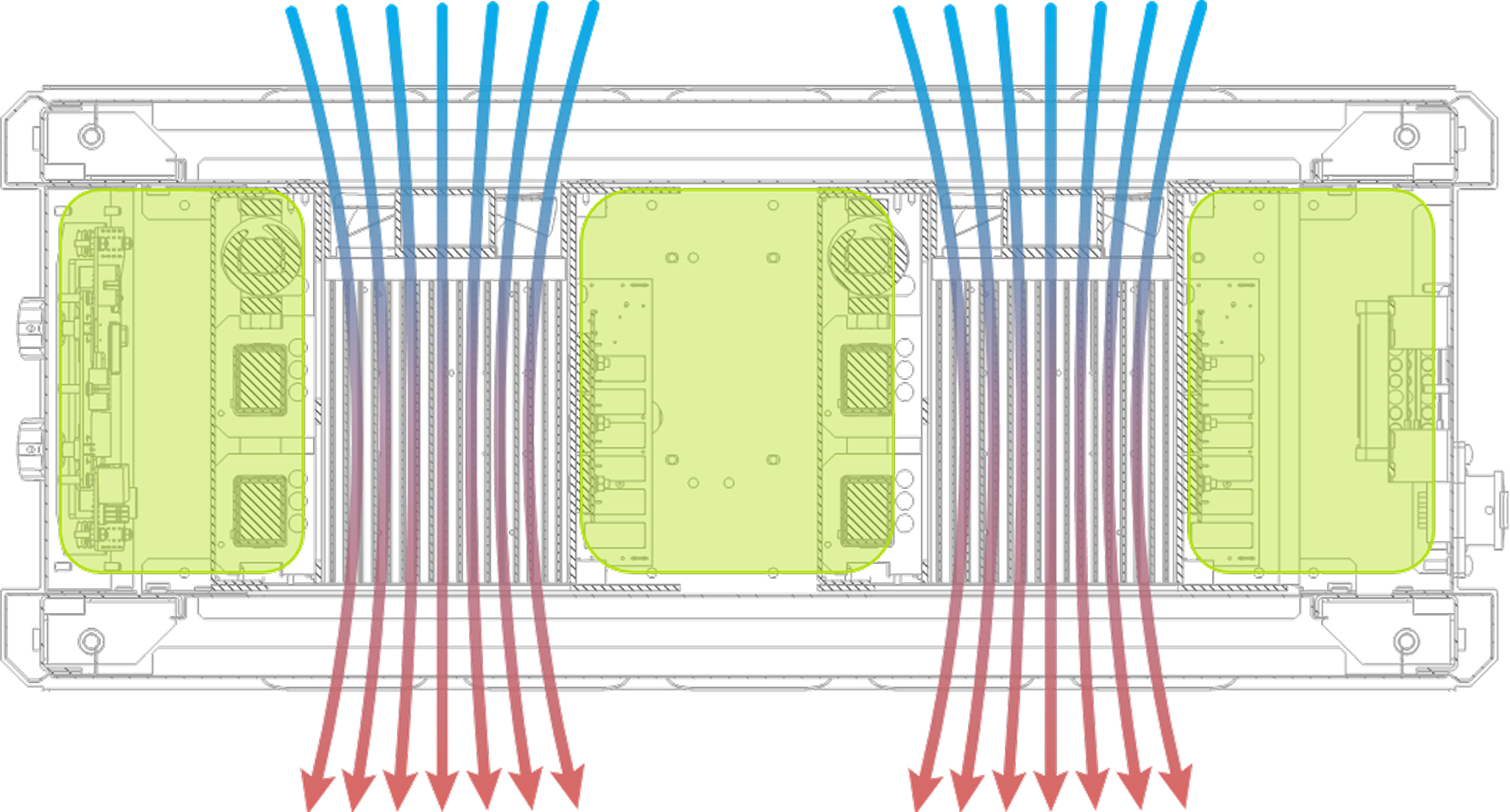

Охлаждение по принципу «пылевой трубы» (туннельное)

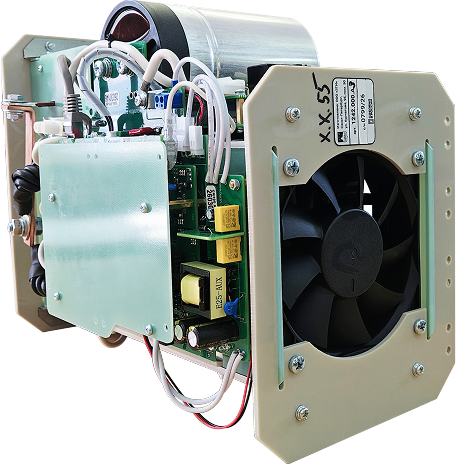

Силовой модуль
Силовая часть имеет модульную архитектуру — все источники строятся из параллельно соединяемых унифицированных силовых модулей, каждый из которых представляет собой отдельный автономный высокочастотный инвертор на 300 А (MIG) или 400 А (TIG).
Управление модулем производится платой управления и вычислений (ЦПУ)
по программируемой вольт-амперной характеристике. К плате могут быть параллельно подключены до 32 модулей.
- Блоки соединяются параллельно для получения требуемой мощности.
- Мощность источника легко увеличивается до 40 кА за счёт добавления дополнительных силовых блоков.
- При выходе из строя одного из силовых модулей ремонт заключается в его простой замене, процедура занимает около получаса.
Преимещества
1. Высокая частота 120–150 кГц, малые габариты и вес — быстрый отклик на изменение нагрузки.
2. Программируемая ВАХ — адаптация под конкретный технологический процесс в реальном времени.
3. Модуль оснащен корректором коэффициента мощности (ККМ) – устройством для повышения коэффициента мощности и улучшения качества потребления электроэнергии из сети. Действует как повышающий преобразователь с управлением от ШИМ-контроллера: ток потребления становится ближе к синусоиде, а коэффициент мощности может достигать значений 0,95–0,99. Это дает снижение потребляемого тока (иногда в 2 раза и более для той же выходной мощности), экономию электроэнергии, возможность работы от менее мощных генераторов.
4. Масштабирование мощности и тока — от единичного модуля до нескольких десятков.
5. КПД 89% и воздушное охлаждение — экономия электроэнергии и простота эксплуатации без жидкостных систем.
Технические характеристики
Питание
3×380 В ± 25%
Частота
150 кГц
КПД
89%
ПВ
100% (40°C, 300 А, 60 В)
Соединение
параллельное
Габариты
21×27×29 см
Масса
9,2 кг
Адаптивное управление воздушным охлаждением

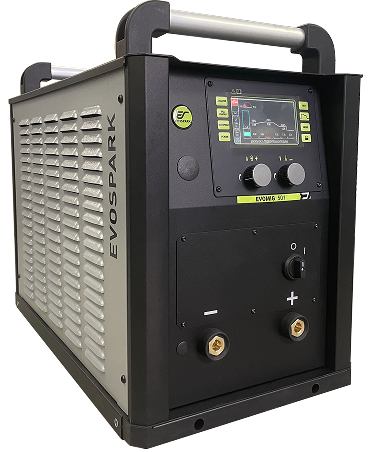

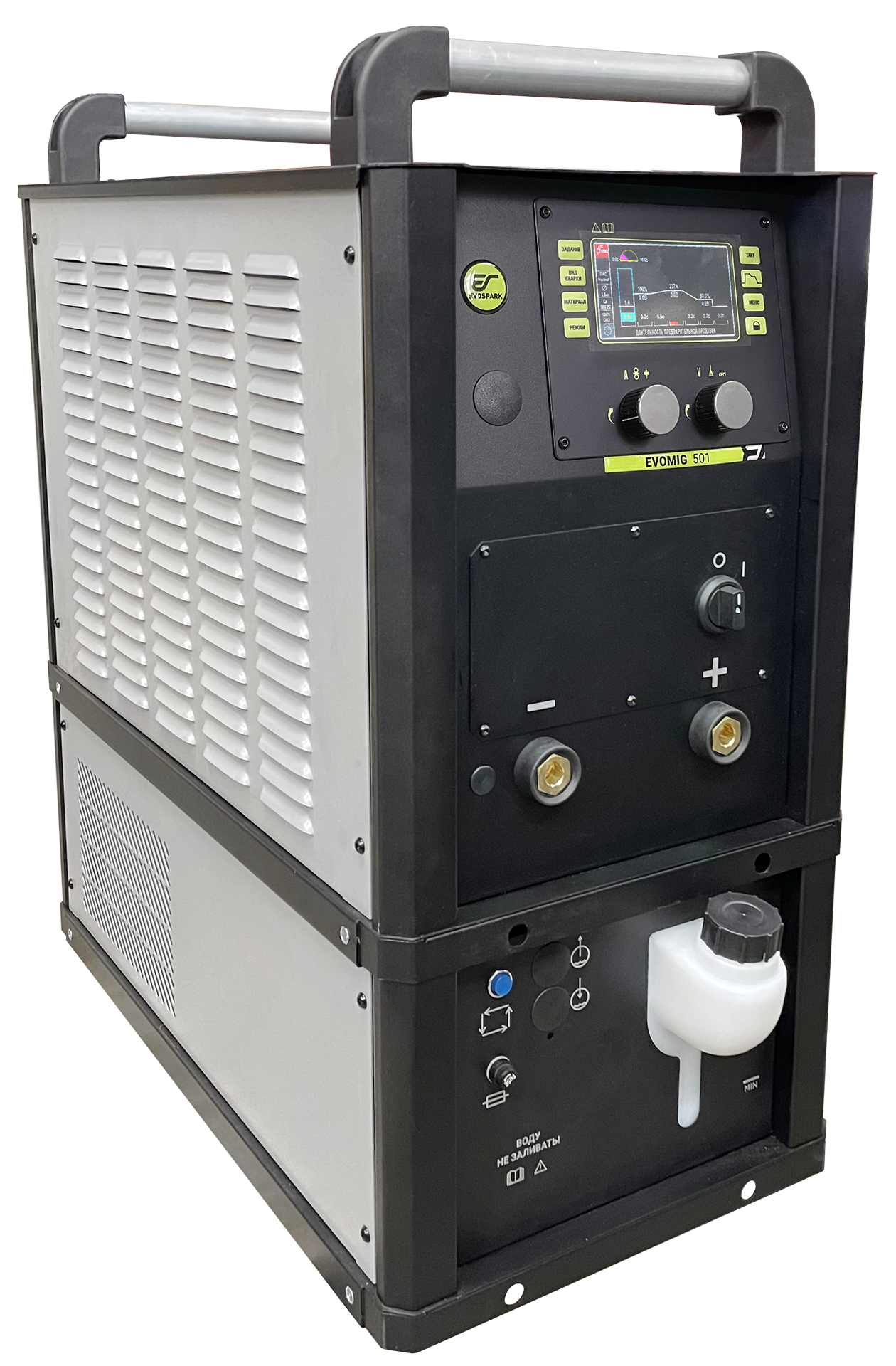

EVOMIG / полуавтоматическая сварка
Сварочные аппараты для полуавтоматической сварки черных, нержавеющих сталей,
цветных металлов, аргонодуговой сварки на постоянном токе, ручной дуговой сварки
штучным электродом, строжки угольным электродом.
Вид сварки
MIG / MAG
TIG DC LIFT
MMA
СТРОЖКА
Исполнение источников тока
Компактное исполнение
350 А
Стандартное исполнение
от 350 А до 550 А
Synergic
500А
под заказ
> 550А
Комплектация
Устройства подачи
проволоки:

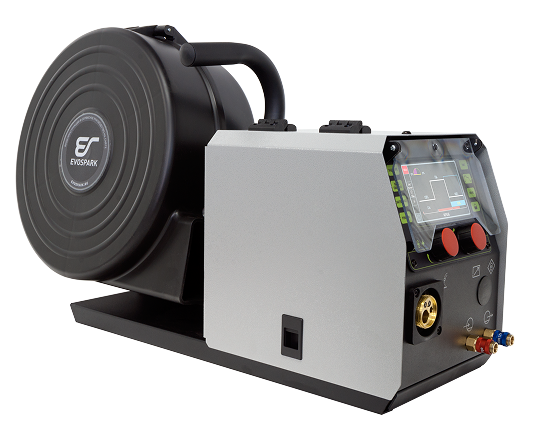

- УПП-300П
- УПП-300М
- УПП-200К
- интегрированное
Источник тока

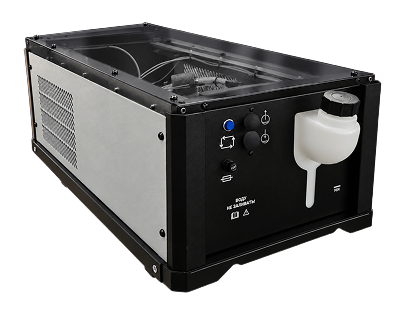

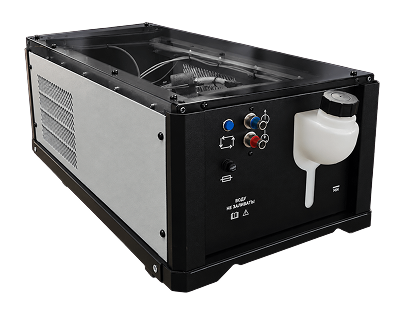

Блок жидкостного
охлаждения
Поддержка
цифровых горелок

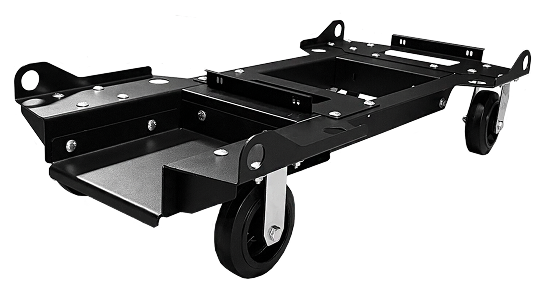

Транспортная
тележка

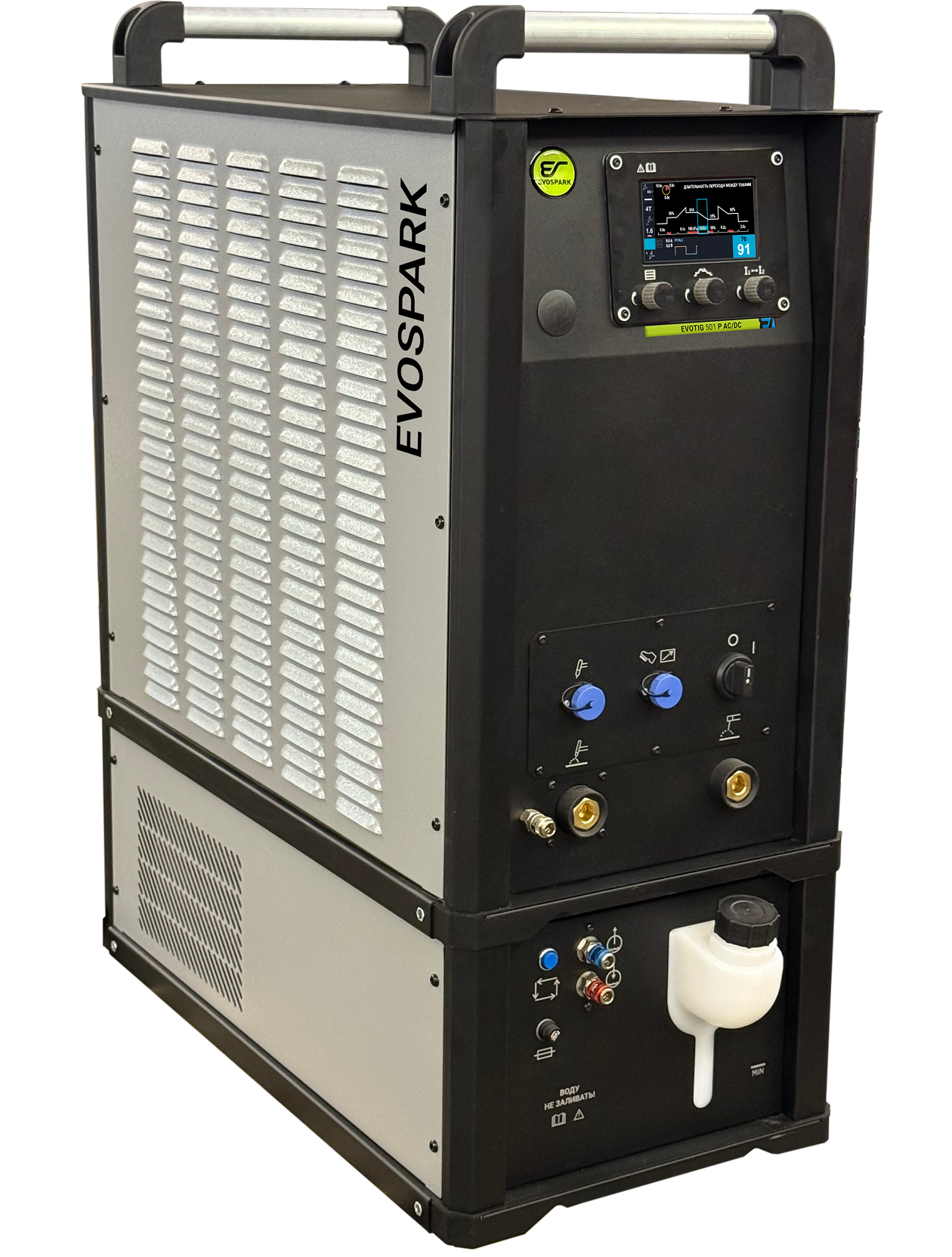

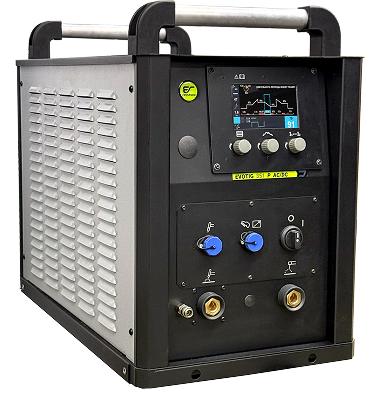

EVOTIG / аргонодуговая сварка
Универсальные сварочные аппараты для аргонодуговой сварки на постоянном
и переменном токах и для ручной дуговой сварки на постоянном токе.
Вид сварки
TIG AC / TIG DC / TIG SYN
MMA
режим
ПУЛЬС
ВЧ режим
до 15 кГц
ПУЛЬС
+ ВЧ режим
Исполнение источников тока
TIG P DC
от 300 А до 1000 А
исполнение с жидкостным или воздушным охл. сварочных горелок
TIG P AC/DC
от 350 А до 800 А
под заказ
> 1000А
Комплектация
Устройства подачи
проволоки:
- Autotig-200
- Autotig-300
- Autotig-300 OSC
- Coldtig-300
Источник тока
Блок жидкостного
охлаждения
Поддержка
цифровых горелок
Транспортная
тележка
