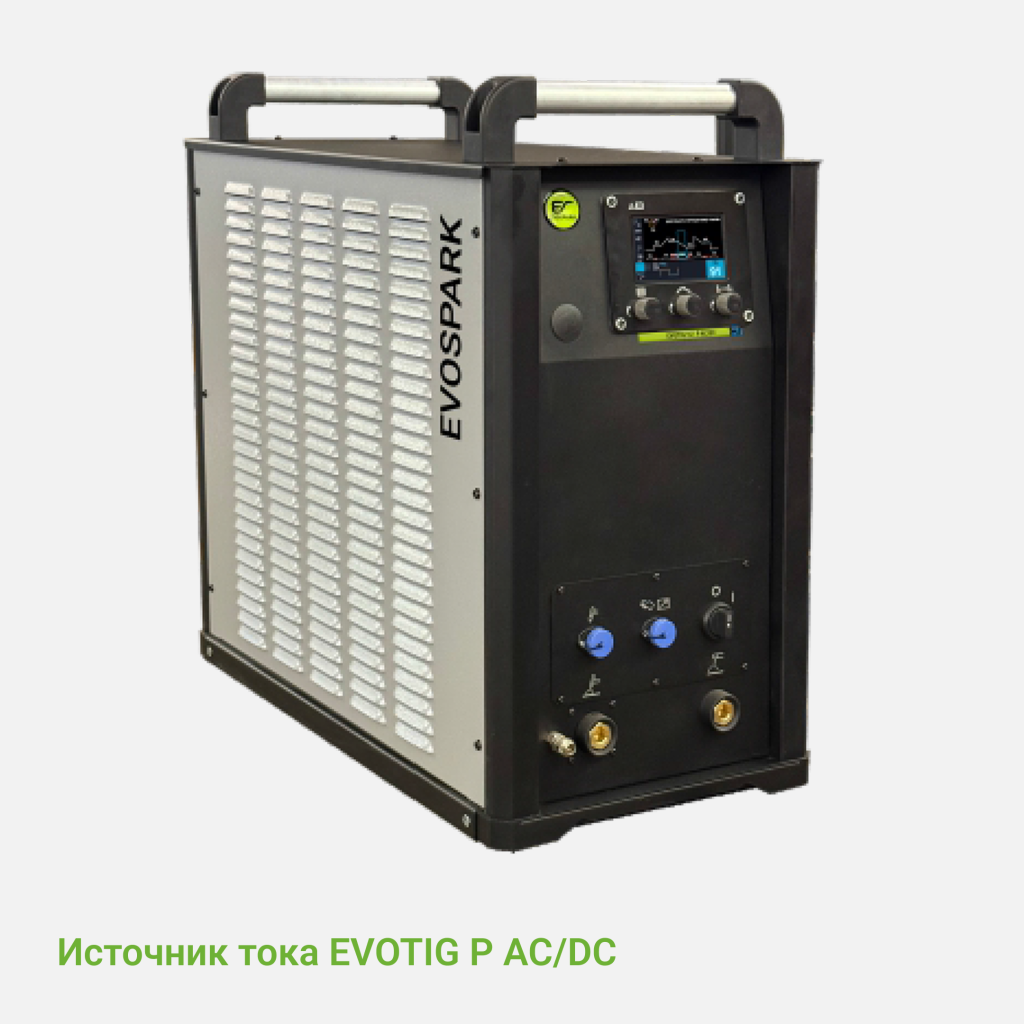

EVOTIG 502 P AC/DC
Сварочный аппарат EVOTIG 502 P AC/DC предназначен для:
- ручной аргонодуговой сварки неплавящимся электродом (РАД) на переменном или постоянном токе,
- ручной дуговой сварки покрытыми электродами (РД) на постоянном токе,
- механизированной аргонодуговой сварки неплавящимся электродом (МАД) — опционально, при комплектации совместимым устройством подачи проволоки, которое приобретается отдельно.
На токах до 500 А
Варианты охлаждения сварочной горелки: воздушное или жидкостное.
Блок жидкостного охлаждения приобретается отдельно.
Технические характеристики
Ном. значения
Диапазон изменения выходного напряжения в режиме, В:
- TIG
- MMA
.
.
- 10,8—30
- 21—40
Диапазон регулирования свар. тока, А:
- TIG
- MMA
.
- 3—500
- 20—500
Сила тока при ПВ 100% и t=40 °С, A:
- TIG
- MMA
.
- 500
- 500
Макс. потребляемая мощность, кВт:
- TIG
- MMA
.
- 17,6
- 23,4
Макс. потребляемый ток, А
- 33,9
Эфф. потребляемый ток, А
- 33,9
Напряжение холостого хода, В:
- без VRD
- с VRD
.
- 70 ± 5%
- 11 ± 5%
КПД, %
- 89
Напряжение сети, В
- 400 ± 25%
Частота тока сети, Гц
- 50/60
Автоматический выключатель, А
- 3×63
Масса источника, кг:
- 76
Габариты источника, мм:
- 760×395×710
Степень защиты
- IP 34
Класс изоляции
- H
Продукция включена в Реестр промышленной продукции, произведённой на территории Российской Федерации Минпромторга РФ
| Сварочный аппарат | Дата начала действия | Срок действия | Номер реестровой записи | Ссылка в каталоге ГИПС |
|---|---|---|---|---|
|
EVOTIG 502 P AC/DC |
__.__.____ |
__.__.____ |
№ 10763432 |
Аппараты EVOSPARK оснащены полностью цифровой системой управления. Мощный процессор (ЦПУ) формирует математический алгоритм сварки, управляя силовыми модулями источника тока. На выходе мы получаем определенный сварочный процесс.
Цифровое управление обеспечивает 100% повторяемость результата сварки на определенных настройках, позволяет оптимизировать и модернизировать оборудование без изменения аппаратной части.
В аппаратах реализована туннельная схема продувки радиаторов охлаждения (как на схеме). Это означает, что пыль, попадающая с потоком воздуха, проходит сквозь радиатор. Тем самым минимизируются риски выхода из строя силовой электроники Уровень защиты IP34 позволяет источнику работать на загрязненных или запыленных производствах.
Двойной корпус (жёсткая рама + внешние панели)
Охлаждение (по принципу «пылевой трубы» (туннельное))
Премущества:
- Сварка на постоянном и переменном токах
- Степень защиты IP 34
- ПВ 100% при 40 °С
- КПД 89%
- 39 ячеек в ПЗУ
- Вынос горелки на 25 м
- Внешнее управление: с горелки, пульта ДУ (дистанционного управления), цифрового пульта ДУ (на расстоянии до 100 м)
- Система контроля расхода газа
- Система сетевого контроля WeldWeb ®
- Режимы управления: 2T, 4T, 4T Special
- Импульсные и комбинированные режимы сварки
- Модуляция: Пульс, ВЧ, Пульс + ВЧ
- Точечная (spot) и интервальная сварка
- Вид шва: Nonstop, Spot, Interval
- Lift Arc: контатный поджиг дуги
- HF: плавный высокочастотный поджиг
- Бесконтактный поджиг ВЧ
- Настройки для электродов с любым типом покрытия
- Hot Start: горячий старт
- Arc Force: форсаж дуги
Управление EVOTIG P AC/DC
Преимуществом машин EVOTIG P AC/DC мы видим интуитивно понятную и наглядную систему управления, реализованную на цветной пятидюймовой ЖК-панели:
- три энкодера для управления машиной по принципу «одной руки»: первый для навигации и настройки меню, второй для работы с циклограммой, третий для оперативной настройки сварочного тока;
- полностью на русском языке прописаны наименования и диапазоны каждого из настраиваемых параметров;
- отображение всех настроенных установок единовременно.
Пульт управления TIG
Возможности импульсной сварки EVOTIG P AC/DC
Чередование основного тока и тока паузы (рабочей и дежурной дуги). Смена токов происходит либо автоматически (по времени), либо с кнопки горелки. Есть возможность «плавных» импульсов с постепенным снижением и нарастанием токов.
Высокочастотная модуляция на дуге: фокусирует сварочную дугу, тем самым делая ее более устойчивой и управляемой. Снижает возможность образования пор.
Возможные частоты – от 0,6 до 15 кГц.
«Импульс в импульсе» — одновременное действие смены токов и ВЧ-модуляции.
Частота модуляции устанавливается независимо как для рабочей, так и дежурной дуги.
Параметры сварки на переменном токе AC
- Регулировка частоты смены полярности: от 30 до 300 Гц;
- Баланс (соотношение) прямой и обратной полярностей в рамках 1 периода: -45%…-95%;
- При смещении баланса на обратную полярность (в сторону -45) улучшается очистка материала от оксидных пленок, но увеличивается температурное воздействие на вольфрамовый электрод. Смещение баланса в сторону прямой полярности (в сторону -95) приводит к увеличению проплавления основного металла и уменьшению нагрузки на электрод;
- Настройка индуктивности или жесткости дуги;
- Выбор формы волны переменного тока (ручная или АВТО): Треугольная («пила») – минимальная мощность дуги, для сварки тонких материалов; Синусоидальная (традиционная) – универсальная форма полуволны; Трапециевидная – промежуточная форма между синусоидой и прямоугольной; Прямоугольная – наиболее мощная дуга, подходит для сварки толстых материалов
В режиме AC/DC:
возможность управлять скоростью нарастания тока при сварке прямоугольной формы (позволяет изменять жесткость дуги)
В импульсном режиме DC:
расширенный диапазон рабочих параметров – непрерывный от термического до металлургического
Автоматический выбор горелки:
с одной, двумя или тремя кнопками
Синергетические настройки параметров АС
Увеличена стабильность сварочных режимов
Базовый комплект поставки:
| Наименование | Кол-во шт. |
|---|---|
|
Сварочный аппарат |
1 |
|
7-контактная вилка горелки |
1 |
|
Ниппель подачи защитного газа |
1 |
|
Газовый фильтр |
1 |
|
Сетевой кабель питания, 5 м |
1 |
|
Руководство по эксплуатации EVOTIG P AC/DC РЭ |
1 |
|
Паспорт EVOTIG ПС, включающий Гарантийный талон |
1 |
|
Упаковка |
1 |
Дополнительные опции:

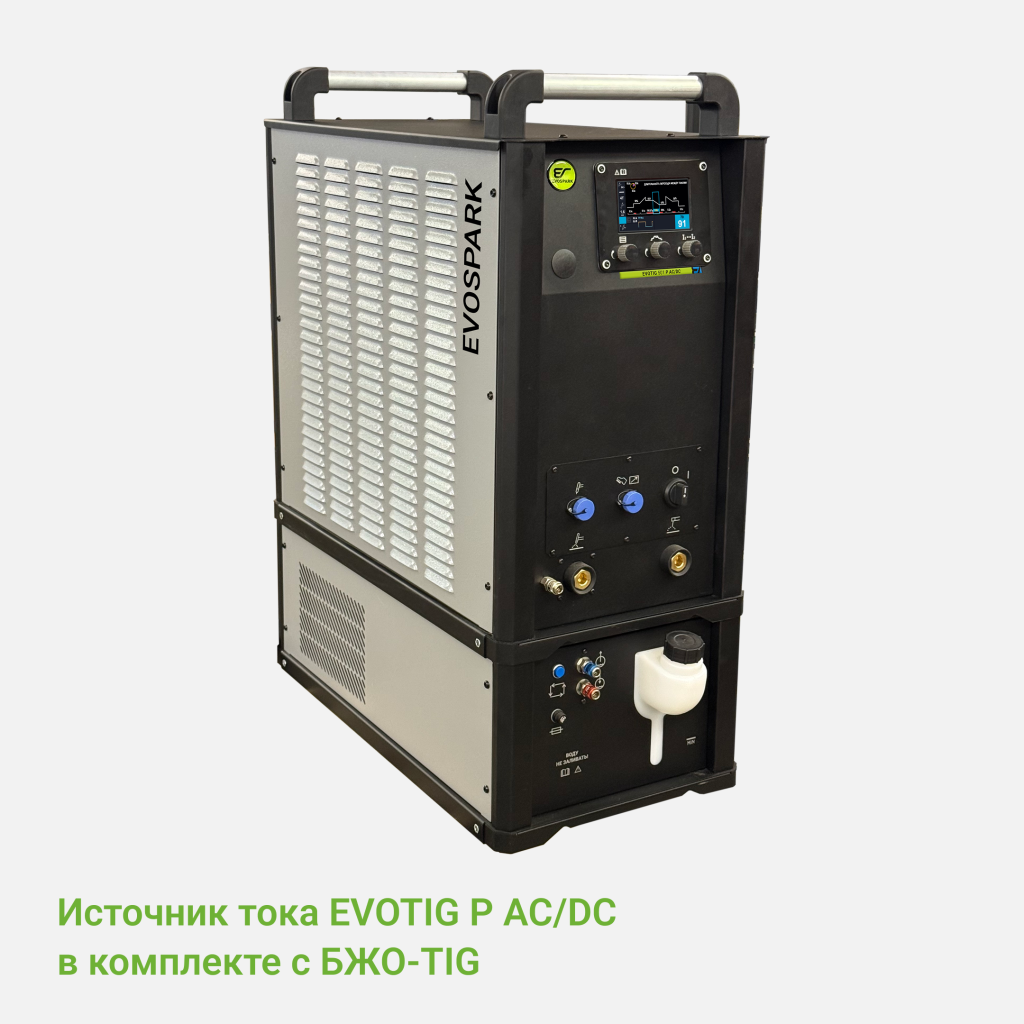

- Блок жидкостного охлаждения БЖО TIG
- Комплект монтажных колёс
- Тележка компактная
- Кабель заземления
- Электрододержатель с кабелем
- Сварочная горелка TIG
- Удлинитель горелки
- Педаль
- Устройство подачи проволоки: AUTOTIG-200, AUTOTIG-300, AUTOTIG-300 OSC
- Ручной пульт дистанционного управления ПДУ-Р
- Цифровой пульт дистанционного управления DRC TIG
- Морозостойкий пульт управления ОПУ-М
- Выносной блок контроля тока
- Система сетевого контроля ПАК WeldWeb®
- Система подключения внешних устройств (модуль автоматизации)
- и др.
Блок охлаждения горелки (БЖО TIG)
- большой объем бака для охлаждающей жидкости (8 л)
- помпа центробежного типа
- функции подсветки уровня, холостого прогона и слива жидкости
- электронные датчики уровня, давления потока и температуры жидкости с оповещением оператора об ошибке
Устройство подачи проволоки УПП AUTOTIG-300 OSC
Устройство предназначено для:
- автоматической подачи холодной присадочной проволоки в зону аргонодуговой сварки (TIG) при ручной сварке;
- интеграции с автоматическими системами и роботами.
Функция осцилляции (OSC) осуществляет наложение колебаний «вперед-назад» с частотой 1–16 Гц на непрерывную подачу проволоки. Возвратно-поступательное движение механизма подачи проволоки создает мелкочешуйчатую поверхность сварного шва, отличную смачиваемость кромок и снижает риск образования подрезов.
Диаметр катушки 300 мм.
Цифровой пульт дистанционного управления TIG DRC
- Предназначен для задания и отображения сварочных параметров.
- Имеет жидкокристаллический монохромный дисплей и поворотную ручку управления.
- Сверху расположена проушина, с помощью которой пульт подвешивается на крюк на корпусе сварочного аппарата или в другое удобное место.
- На задней части пульта размещены магниты для крепления пульта к корпусу аппарата или любой металлической магнитной поверхности.
- Перечень параметров, доступных для изменения или индикации с пульта: cварочный ток, ток поузы, частота импульсов, заполнение импульсов.
Аналоговый (ручной) пульт дистанционного управления ПДУ-Р
- предназначен для изменения величины сварочного тока вращением ручки потенциометра
Педаль дистанционного управления током
- предназначена для управления сварочным током
- позволяет регулировать ток сварки ногой, не отрывая рук от горелки
Морозостойкий пульт управления ОПУ-М
- Основной пульт управления ОПУ-М антивандального морозостойкого исполнения предназначен для эксплуатации в сложных условиях.
- Отличается наличием кнопок управления вместо ручек управления с энкодерами и возможностью включить продув газа одним нажатием кнопки непосредственно на пульте.
- В управлении пультом ОПУ-М абсолютное большинство действий можно выполнить одной рукой.
Транспортная тележка (с установкой для баллона)
- с площадкой для установки газового баллона
- оснащена усиленными колесами (чугунный обод, ширина 70 мм, первая пара – поворотные)
- предусмотрены проушины для строповки
- выдерживает вес до 150 кг
- электронные датчики уровня, давления потока и температуры
Система дистанционного управления и контроля сварочного производства ПАК WeldWeb®
Система сетевого контроля ПАК WeldWeb® позволяет дистанционно отслеживать и анализировать ход рабочего процесса на производстве через веб-браузер. Помехоустойчивая пакетная передача данных уверенно работает в промышленных условиях даже при использовании HF-поджига в TIG-сварке.
Контролируемые параметры:
сварочный ток и напряжение на дуге; дата и время использования аппарата; время горения сварочной дуги; идентификация аппарата в системе; идентификация сварщика в системе; тип и режим выполняемого процесса; расход проволоки и защитного газа; отклонение от сварочного задания; ошибки в работе оборудования.
Функции:
сбор и хранение данных со сварочного аппарата на сервере предприятия; отображение статистики рабочего процесса за выбранный период; составление и выгрузка отчётов; база данных сварщиков.
